Устройство системы смазки показано на верхнем рисунке

Особенности устройства

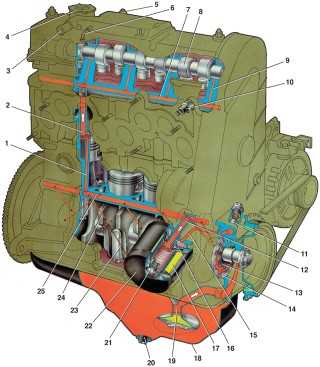

Система смазки: 1 – канал в блоке цилиндров для подачи масла в масляную магистраль головки цилиндров; 2 – канал в головке цилиндров; 3 – патрубок отвода картерных газов в корпус воздушного фильтра; 4 – крышка маслоналивной горловины; 5 – патрубок вытяжного шланга; 6 – патрубок отвода картерных газов в задроссельное пространство карбюратора; 7 – масляная магистраль в головке цилиндров; 8 – распределительный вал; 9 – канал подачи масла к подшипнику распределительного вала; 10 – датчик контрольной лампы давления масла; 11 – редукционный клапан; 12 – канал подачи масла из фильтра в главную масляную магистраль; 13 – ведущая шестерня масляного насоса; 14 – ведомая шестерня масляного насоса; 15 – канал подачи масла от насоса к фильтру; 16 – противодренажный клапан; 17 – фильтрующий картонный элемент; 18 – масляный картер; 19 – маслоприемник; 20 – сливная пробка; 21 – перепускной клапан; 22 – масляный фильтр; 23 – канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 – канал подачи масла к коренному подшипнику коленчатого вала; 25 – главная масляная магистраль

Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала; разбрызгиванием — стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, кулачки распределительного вала, толкатели и стержни клапанов.

При падении давления масла ниже допустимого загорается контрольная лампа недостаточного давления масла.


Особенности устройства
Детали масляного насоса: 1 – корпус насоса; 2 – ведомая шестерня; 3 – ведущая шестерня; 4 – редукционный клапан; 5 – пружина редукционного клапана; 6 – пробка; 7 – уплотнительное кольцо; 8 – передний сальник коленчатого вала; 9 – крышка насоса; 10 – резиновое уплотнительное кольцо; 11 – маслоприемник


Масляный насос шестеренчатый, с шестернями 2 и 3 внутреннего зацепления располагается на переднем торце блока цилиндров. Ведущая шестерня 3 масляного насоса установлена на двух лысках на переднем конце коленчатого вала. Для уменьшения механических потерь шестерни имеют трохоидальное зацепление. Маслоприемник 11 крепится болтами к крышке второго коренного подшипника и к корпусу 1 насоса.


Особенности устройства
Система смазки: 1 – канал в блоке цилиндров для подачи масла в масляную магистраль головки цилиндров; 2 – канал в головке цилиндров; 3 – патрубок отвода картерных газов в корпус воздушного фильтра; 4 – крышка маслоналивной горловины; 5 – патрубок вытяжного шланга; 6 – патрубок отвода картерных газов в задроссельное пространство карбюратора; 7 – масляная магистраль в головке цилиндров; 8 – распределительный вал; 9 – канал подачи масла к подшипнику распределительного вала; 10 – датчик контрольной лампы давления масла; 11 – редукционный клапан; 12 – канал подачи масла из фильтра в главную масляную магистраль; 13 – ведущая шестерня масляного насоса; 14 – ведомая шестерня масляного насоса; 15 – канал подачи масла от насоса к фильтру; 16 – противодренажный клапан; 17 – фильтрующий картонный элемент; 18 – масляный картер; 19 – маслоприемник; 20 – сливная пробка; 21 – перепускной клапан; 22 – масляный фильтр; 23 – канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 – канал подачи масла к коренному подшипнику коленчатого вала; 25 – главная масляная магистраль


Масляный фильтр 22 полнопоточный, неразборный, с перепускным 21 и противодренажным клапаном.
