Устройство системы охлаждения показано на рисунке

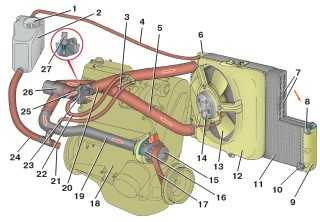

Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – заглушка; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – блок двигателя; 19 – подводящая трубка насоса; 20 – подводящий шланг радиатора; 21 – отводящий шланг радиатора отопителя; 22 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 23 – выпускной патрубок; 24 – заправочный шланг; 25 – подводящий шланг радиатора отопителя; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости

Система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком.

Насос охлаждающей жидкости центробежного типа приводится в действие зубчатым ремнем 17 привода механизма газораспределения.

Электровентилятор имеет пластмассовую четырехлопастную крыльчатку 13, установленную на валу электродвигателя 14, включение и выключение которого осуществляется контроллером.

Термостат 26 с твердым термочувствительным наполнителем имеет основной и дополнительный клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости (85 ±2) °С, ход основного клапана при достижении температуры 102 °С не менее 8 мм.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками 6 и 9, двухходовой, с перегородкой в левом бачке. Охлаждающая жидкость заливается через наливную горловину расширительного бачка 2, пробка 1 которого имеет впускной и выпускной клапаны. Давление начала открытия выпускного клапана не менее 110 кПа.
