Снятие

Установите автомобиль на подъемник или смотровую канаву и выполните следующие операции:

Выпрессовка пальца шарового шарнира рулевой тяги из поворотного рычага стойки подвески: 1 – поворотный рычаг; 2 – шаровой шарнир тяги; 3 – съемник А. 47035

– поднимите капот автомобиля и, вывернув колеса автомобиля вправо (влево), расшплинтуйте гайки пальцев шаровых шарниров, затем выпрессуйте пальцы из поворотных стоек подвески, используя приспособление А. 47035

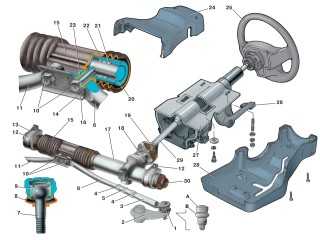

Рулевое управление: 1 – шаровый шарнир наконечника рулевой тяги; 2 – поворотный рычаг; 3 – наконечник рулевой тяги; 4 – контргайка; 5 – тяга; 6, 11 – внутренние наконечники рулевых тяг; 7 – палец шарового шарнира; 8 – защитный колпачок; 9 – вкладыш шарового пальца; 10 – болты крепления рулевых тяг к рейке; 12 – скоба крепления рулевого механизма; 13 – опора рулевого механизма; 14 – соединительная пластина; 15 – защитный чехол; 16 – стопорная пластина; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – соединительная эластичная муфта; 20 – рейка; 21 – опорная втулка рейки; 22 – демпфирующее кольцо; 23 – резинометаллический шарнир; 24 – облицовочный кожух (верхняя часть); 25 – рулевое колесо; 26 – рычаг регулировки положения рулевой колонки; 27 – кронштейн крепления вала рулевого управления; 28 – облицовочный кожух (нижняя часть); 29 – промежуточный вал рулевого управления; 30 – защитный колпачок; А — поверхность корпуса шарового шарнира; В — поверхность поворотного рычага

– действуя из салона кузова, отверните и снимите стяжной болт 18 фланца соединительной муфты вала рулевого управления;

– снимите облицовочный кожух 24 и 28 рулевой колонки;

– разъедините штепсельный разъем проводов переключателей и выключателя зажигания;

– отверните болты и гайки крепления вала рулевого управления к кронштейну кузова и снимите кронштейн 27 в сборе с валами и рулевым колесом 25, протягивая их в салон кузова;

– действуя со стороны отсека двигателя, отверните гайки крепления скоб 12, крепящих рулевой механизм к передку кузова;

– подайте вперед рулевой механизм до выхода шестерни из отверстия передка кузова;

– снимите рулевой механизм в сборе с тягами, протягивая его в сторону правого колеса;

Установка

Установку рулевого управления проводите в порядке обратном снятию с учетом следующего:

Детали рулевого механизма: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

– перед монтажом рулевого механизма установите спицу рулевого колеса горизонтально и совместите метки "А" и "В" (см. рис. 5.4 ) на пыльнике и на картере рулевого механизма (лыска на валу приводной шестерни должна быть обращена вправо по ходу движения автомобиля), и в этом положении соедините вал рулевого управления с валом приводной шестерни;

– гайки пальцев шаровых шарниров тяг после затягивания динамометрическим ключом шплинтуйте. Если вырез гайки не совпадает с отверстием для шплинта, то гайку доверните на угол меньший 60° для обеспечения шплинтовки;

– для облегчения установки скоб 12 , крепящих рулевой механизм , смажьте резиновые опоры 13 омыловочной жидкостью;

– убедитесь, что поверхность "А" параллельна поверхности "В".
